用途
主要用來輸送泥沙、柵渣、泥餅等,也可能用來輸送顆粒狀固體。
工作原理及構造
無軸螺旋輸送機主要由驅動裝置、輸送螺旋。U型槽、襯板、進料口等組成,物料由進料口進入,經螺旋逐漸推移至出口,完成輸送過程。
性能特點
1、大通道輸送,絕不堵塞,運行可靠。
2、長度、角度、接出料斗可按要求訂制。
3、密閉運行,噪聲小,環境好。
4、槽內襯耐磨材料,檢修方便,壽命長。
5、安裝方便,采用膨脹螺栓固定即可。
6、無尾部支撐,維護方便。

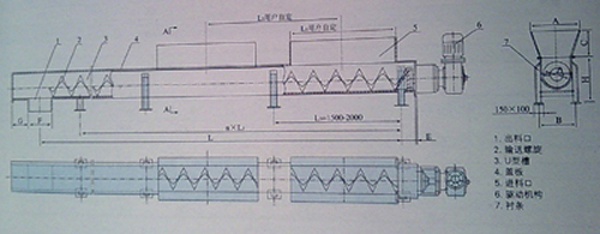

技術參數及外形尺寸
型號
項目 |
SFL-260 |
SFL-300 |
SFL-360 |
SFL-420 |
轉速(r/min) |
18 |
輸送量
(m3/h) |
0° |
3 |
6 |
9.5 |
12 |
15° |
2.1 |
4.6 |
6.5 |
9 |
30° |
1.3 |
2.6 |
4.3 |
5.7 |
A |
450 |
500 |
540 |
600 |
B |
300 |
340 |
410 |
470 |
C |
≥200 |
D |
230 |
260 |
320 |
380 |
E |
150 |
150 |
200 |
250 |
F |
350 |
380 |
450 |
500 |
G |
150 |
150 |
200 |
200 |
H |
450 |
500 |
540 |
600 |
輸送長度L(m) |
≤10 |
≤15 |
≤20 |
≤20 |
安裝角度 |
一般≤30°;特殊訂貨≤45° |
