產品簡介
特點
1.有效水深400-500mm。
2.池內水力停留時間(3-5min)。
3.凈化量大，即表面負荷高。
4.戰地面積小，單位負荷輕，全部預制構件組裝，不需要操作室，設備可以架空安裝，也可多層組合。
5.安裝維修費用低，易于清掃。
6.凈化程度，高懸浮物去除率達90%以上。
7.該裝置采用RFA型溶氣系統申請國家專利(專利號86209296)，它結構巧妙，溶氣效率高達90%，體積僅為一般溶氣系統的五分之一。
主要結構
RQF型高效淺層氣浮裝置集凝聚，氣浮，撇渣，沉淀，刮泥為一體。整體呈圓柱形，結構緊湊，池子較淺。裝置主體由五大部分組成：池體，旋轉布水機構，熔氣釋放機構，框架機構，集水機構等。進水口，出水口與浮渣排出口全部集中在池體中央區域內，布水機構，集水機構，溶氣釋放機構都與框架緊密連接在一起，圍繞池體中心轉動。本裝置提供成套設備總成及控制系統，通過集中控制與分散控制相結合，以使設備達到最佳運行狀態。

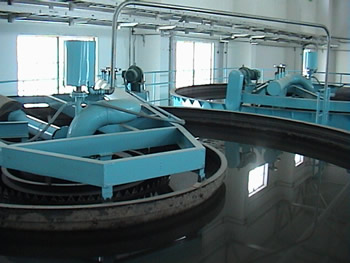

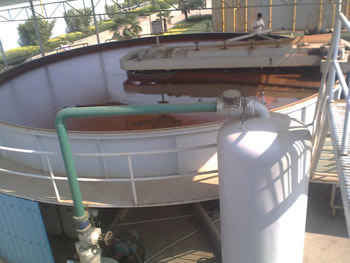

RQF型淺層氣浮設備
一、用途在給水處理工藝程序中，固液分離技術及其設備是關鍵項目之一。對于比重接近于水的微小懸浮顆粒的去除，氣浮是最有效的方法之一。該設備廣泛應用于給排水處理工程。
第一，應用于湖泊水為水源的自來水除藻降濁；
第二，應用于工業污水處理工程，如石油化工、紡織、印染、電鍍、制革、食品工業等領域；
第三，應用于污水中有用物質的回收，如：造紙、漿水中的纖維回收等領域。
三，特點
1．有效水深400~500mm。
2．池內水力停留時間(3~5min)。
3．凈化量大，即表面負荷高。
4．占地面積小，單位負荷輕，全部預制構件組裝，不需要操作室，設備以架空安裝，也可多層組合。
5．安裝維修費用低，易于清掃。
6．凈化程度高，懸浮物去除率達90％以上。
7．它結構巧妙，溶氣效率高達90％，體積僅為一般溶氣系統的五分之一。
四、產品主要工作原理
氣浮分離技術是指空氣與水水在—定的壓力條件下，使氣體極大限度的溶入水中，力求處于飽和狀態，然后把所形成的壓力溶氣水通過減壓釋放，產生大量的微細氣泡，與水中的懸浮絮體充分接觸，使水中懸浮絮體粘附在微氣泡上，隨氣泡一起浮到水面，形成浮渣并刮去浮渣，從而凈化水質。
我廠開發RQF型高效淺層氣浮裝置，是一個先進的快速氣浮系統，在傳統氣浮理論的基礎上，又成功地運用了“淺層理論”和“零速”原理，通過精心設計，集凝聚、氣浮、撇渣、沉淀、刮泥為一體，是一種水質凈化處理的高效設備。
五、工藝流程
原水經絮凝混合由池底中心管流入，水表面的浮渣用撇渣器收集起來，然后排入中央污泥槽，排置相匹配的污泥裝置，沉于池底的污泥由刮板收集至排泥槽排出，清水由中央集水機構收集排出。
凝絮好的原水是指在原水中加入絮凝藥劑PAC或PAM(PAC為400-1000mg /I，PAM為PAC的1/5左右)，經10-15分鐘的有效地絮凝反應，形成的原水。具體藥量及絮凝時間，絮凝效果須由實驗測定。
六、主要機構
RQF型高效淺層氣浮裝置集凝聚、氣浮、撇渣、沉淀、刮泥為一體，整體成圓柱形，結構緊湊，池子較淺。裝置主體由五大部分組成：池體、旋轉布水機構、溶氣釋放機構、框架機構、集水機構等。進水口，出水口與浮渣排出口全部集中在池體中央區域內，布水機構、集水機構、溶氣釋放機構與框架緊密連接在一起，圍繞池體轉動。
本裝置提供成套設備總成及控制系統，通過集中控制與分散控制相結合，以使設備達到最佳運行狀態(詳見圖一和圖二)。
七、主要技術參數及尺寸
（見表1-6及附圖）表1，
主要技術參數：
1．表中處理水量依據，
|
處理量 |
25-840 |
溶氣水壓力 |
≥0.4MPa |
|
池深 |
600-780 |
設計轉速 |
(1/3)-(1/5)rpm |
|
右效水深 |
400-500 |
加藥泵功率 |
0.18-1Kw |
|
水力停留時間 |
3-5 |
主機總功率 |
1.2-6.2Kw |
|
水力表面負荷 |
6-10 |
空壓機功率 |
0.18-5Kw |
|
回流比 |
污水≥30％凈水≥10％ |
|
|
注：可根絕具體水質而定。
表2.RQF型氣浮系列表格
|
型號 |
池徑 |
處理量 |
主機 |
工作 |
配溶氣 |
反應器參數 |
加藥攪 |
|
(mm) |
(m／h) |
總功率
(Kw) |
負載
(t) |
系統功
率(KW) |
反應罐尺寸
φD×H(m) |
反應罐攪
拌功率
(KW) |
反應罐工
作重量
(T) |
拌功率
(2臺)
(KW) |
|
RQF25 |
φ3000 |
25 |
1.3 |
12 |
7 |
φ1.2×2.1 |
0.37 |
2.5 |
0.74 |
|
RQF45 |
φ4000 |
45 |
1.85 |
16.8 |
7 |
φ1.5×2.3 |
0.34 |
4.2 |
0.74 |
|
RQF70 |
φ5000 |
70 |
2.6 |
21.2 |
9 |
φ1.8×2.6 |
0.34 |
7.1 |
1 |
|
RQFll0 |
φ6000 |
110 |
3.3 |
28 |
17 |
φ2.1×2.9 |
0.37 |
10.7 |
1.1 |
|
RQFl50 |
φ7000 |
150 |
3.3 |
40 |
21 |
φ5.4×3.0 |
0.37 |
14.2 |
1.5 |
|
RQF200 |
φ8000 |
200 |
3.3 |
45／37 |
23.5 |
φ2.4×4.0 |
0.55 |
19.1 |
1.5 |
|
RQF250 |
φ9000 |
250 |
3.3 |
46 |
23.5 |
φ2.4×4，9 |
0.55 |
24.5 |
1.5 |
|
RQF300 |
φ10000 |
300 |
5.2 |
57 |
31.5 |
φ2.4×5.5 |
0.75 |
29.3 |
1.5 |
|
RQF400 |
φ11000 |
400 |
6.2 |
68 |
45 |
2-φ2.4×4.0 |
2×0.55 |
2×19.1 |
2.2 |
|
RQF450 |
φ12000 |
450 |
6.2 |
81 |
45 |
2-φ2.4×4.9 |
2×0.55 |
2×24.5 |
2.2 |
|
RQF500 |
φ13000 |
500 |
6.2 |
93 |
46.5 |
2-φ2.4×4.9 |
2×0.55 |
2×24.5 |
2.2 |
|
RQF600 |
φ14000 |
600 |
6.2 |
1 10 |
46.5 |
2-φ2.4×5.5 |
2×0.55 |
2×29.2 |
2.2 |
注：
1．表中處理水量依據，回流比R=30％，水力表面負荷：q=6～8m/m³.h
2．表中處理量適合污水處理系統。
3．RQF25～RQF250為鋼制池體，其工作負載指整機正常工作時間時，上建地基承受的總負荷。
RQF200～RQF600為土建池體，其工作負載指整機正常工作時間時，混凝土池體所承受的總負荷。
例：RQF200其工作負載為45/37(t)
其中：45t指池體鋼制時，土建得基承受總負荷。
37t指池體為混凝土時，混凝土池體所承受總負荷。 |
